이 프로젝트에는 바이메탈 내마모성 파이프라인의 개발 및 설치가 포함됩니다. 이 파이프라인은 외부 구조가 이음매 없는 강철 파이프로 특별히 설계되어 높은 기계적 강도와 내구성을 제공합니다. 내부 라이닝은 고크롬 합금 내마모성 층으로 구성되어 있으며, 열악한 작동 조건에서 마모, 부식 및 장기적인 기계적 마모에 대한 탁월한 저항성을 제공하도록 설계되었습니다.

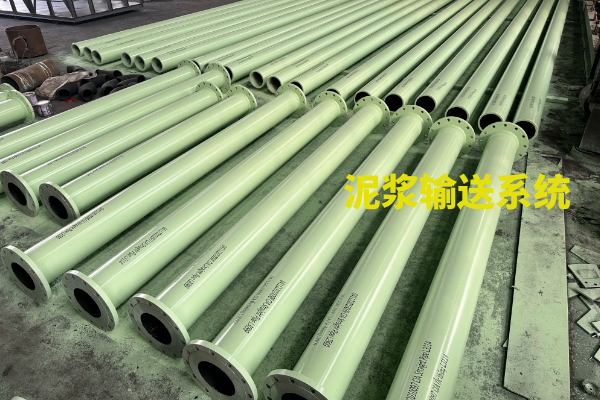

파이프라인 시스템은 비산회 이송 시스템과 슬러리 이송 시스템의 두 가지 주요 작동 섹션으로 구분됩니다. 명확한 시각적 식별과 유지 관리 효율성을 보장하기 위해 색상 구분 체계가 구현됩니다. 플라이애시 파이프라인은 검정색 페인트로 코팅되어 있고, 슬러리 파이프라인은 녹색 페인트로 코팅되어 있습니다.
이 설계는 서비스 수명과 운영 성능을 향상시킬 뿐만 아니라 프로젝트 수명주기 전반에 걸쳐 시스템 관리, 안전 및 유지 관리 추적성을 향상시킵니다.
바이메탈 내마모성 파이프라인 시스템의 조달 범위에는 다양한 설치 및 운영 요구 사항을 수용할 수 있는 여러 구성 요소 유형이 포함됩니다. 주요 형태는 직선 파이프, 엘보우, 티, 리듀서로 구성되어 다양한 흐름 경로 및 구조 레이아웃과의 호환성을 보장합니다. 이 중에서 직선 파이프는 DN200, DN250, DN300의 세 가지 표준 공칭 직경으로 분류되어 시스템이 다양한 유량과 작동 요구 사항을 효율적으로 처리할 수 있습니다. 프로젝트에 필요한 직선 파이프의 총 길이는 2,705미터로 파이프라인 네트워크의 대부분을 차지합니다.
직선 섹션 외에도 시스템에는 파이프라인 레이아웃 내에서 적절한 방향 변경, 분기 및 직경 조정을 달성하기 위해 엘보우, 티, 리듀서를 포함한 다양한 피팅이 필요합니다. 이러한 비선형 부품의 총 수량은 197개입니다. 다양한 파이프라인 구성을 포함하면 최종 시스템이 적응 가능하고 구조적으로 최적화되며 까다로운 운영 환경에서 안정적이고 장기적인 성능을 완벽하게 제공할 수 있음을 보장합니다.
비색 테스트
압력 테스트. 비산회 프로젝트의 경우 압력 테스트는 8kg에서 15분간 수행됩니다. 진흙 프로젝트의 경우 압력 테스트는 15kg에서 15분 동안 수행됩니다.
경도 테스트. 바이메탈 내마모성 직선 파이프의 경도 요구 사항은 HRC > 30이고 바이메탈 내마모성 엘보우, 티 및 리듀서의 경도 요구 사항은 HRC > 50입니다.
페인트 두께 검사. 진흙(녹색 파이프) 운반 시스템에 대한 페인트 두께 요구 사항은 >200이고 비산회(검은색 파이프) 이송 시스템에 대한 페인트 두께 요구 사항은 >100입니다.
노출된 모든 부품은 보호되며, 파이프 끝단에는 고무 캡이나 플러그가 장착되어 이물질이 들어가는 것을 방지하고 플랜지 밀봉 표면을 보호합니다.
제품 식별. 식별은 잉크젯 인쇄를 사용하며 파이프 라벨은 영어와 베트남어로 통일되어 있습니다.
라벨링
포장. 직선파이프는 용접철프레임을 사용하여 포장하고, 엘보우, 티, 리듀서는 철프레임을 사용하여 포장합니다.
로드 및 배송 중입니다.
